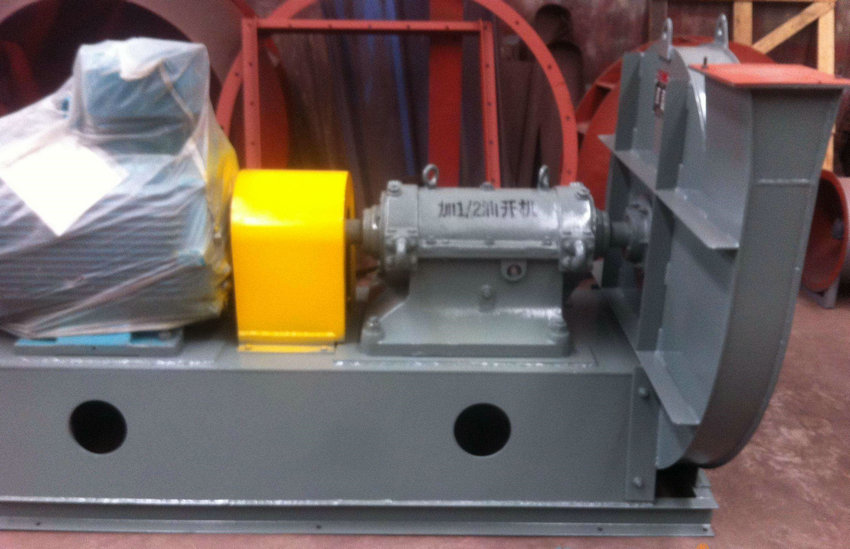

W9-26系列高温风机




用途
该系列风机适用于输送无腐蚀性、不自燃、最高温不超过700℃的高温气体，介质中所含的尘土及硬质颗粒不大于150    mg/㎡
形式
1、该系列风机为单吸入式。
2、该系列风机可制成右旋和左旋两种形式，从电动机一端正视，叶轮按顺时针方向旋转称右旋转风机，以“右”表示；按逆时针方向旋转称左旋转风机，以“左”表示。
3、风机出口位置以机壳出口角度表示，“左”、“右”均可制成0°、45°、90°、135°、180°、225°共6种角度。
结构特点
1、叶轮，叶轮上有12片前向弯曲的叶片，叶轮成型后经动、静平衡及超速试验，保证运转平稳、安全可靠。
2、机壳，用低合金钢板制成蜗行体
3、进风口，收敛式流线型的整体结构，用螺栓接在前盖板组上。
4、传动组，由主轴、水冷轴承箱、联轴器等组成，主轴采用优质合金钢，轴承箱为整体水冷结构。
