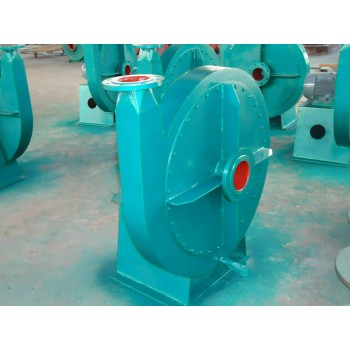

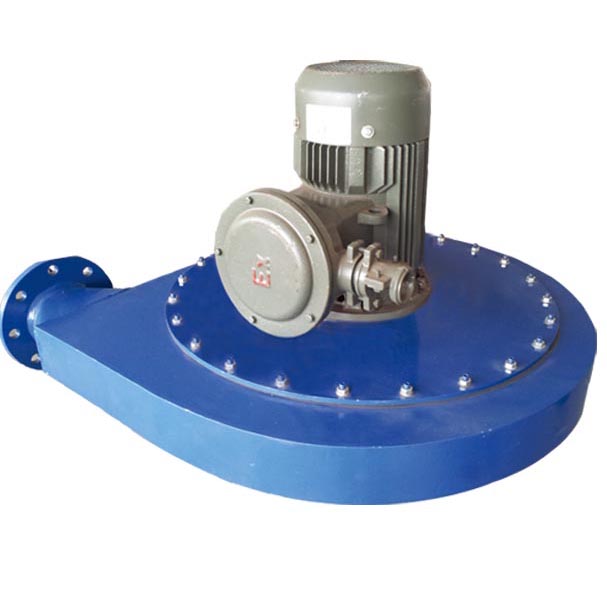

AYF型汽轮机油箱风机
一、概况
AYF型汽轮机油箱风机是吕氏贵宾会在吸收消化国外先进技术的基础上而自行研制成功的产品，它具有噪音低、性能曲线平坦、高效节能等优点，设计上主要用于汽轮机油箱抽吸油烟气体，也可输送或抽吸空气和其他类似介质，温度在80℃内的气体。本机是我厂最近开发的新产品，性能优良，安装方便，可以满足电站的运行和配套需要。
二、产品型式
1.型号后带“W”字母的为卧式带机架型式，不带“W”字母的为立式无机架型式。
2.本抽风机又可制成右旋和左旋两种型式。从电机端正视，叶轮顺时针旋转为右旋，逆时针旋转为左旋。
3.卧式风机出口角度可制成0°、45°、90°、135°、180°、225°共六种角度；立式风机出口角度在安装时由用户自定。
三、使用工作状态
1.适用使用温度小于80℃，油烟加空气等。
2.性能表中的参数为标准大气压状况下20℃、气体密度为1.2kg/m³,若使用状态发生变化，请进行性能换算。
四、性能参数表

AYF/AYF-W汽轮机油箱风机主要技术性能参数
型号	流量m³/h	全压Pa	额定功率kW	输送介质	介质温度
AYF8-50-0.75	480～520	520～480	0.75	油烟	≤80℃
AYF2-250-0.75	100～140	2700～2300
AYF7-250-1.1	400～440		1.1
AYF6-450-1.5	330～370	4700～4300	1.5
AYF8-100-0.75	460-500	980-970	0.75
AYF14-100-0.75	780-820	980-970	0.75
AYF30-70-1.1	1600-1800	700-750	1.1
AYF7-250-1.1-W	400～440	2700～2300	1.1
AYF14-450-4-W	820～860	4700～4300	4
AYF14-700-5.5-W		7200～6800	5.5
